20英尺集装箱装载18个IBC吨桶

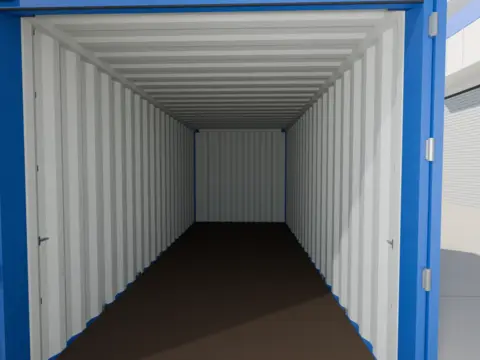

• 装危险品的集装箱必须技术状况良好、清洁、无可能损坏包装的尖锐部件。
• 集装箱号必须与CSC安全合格牌照一致，且无重新喷涂的痕迹；牌照上有有效的检验日期或ACEP标记。

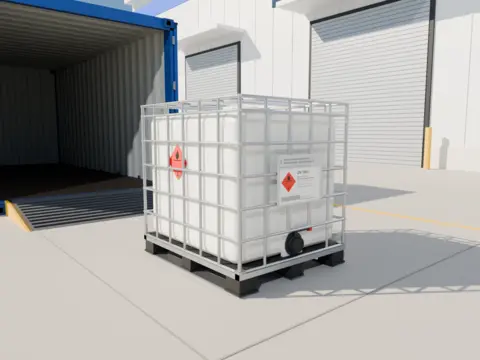

• 货物总质量约18.2吨（18 × 约1010公斤），在20英尺干箱28.2吨载重范围内。
• 地板干燥，无破洞和凸出的钉子；箱门能关闭，密封条完好。

每个集装箱所需材料

• 100×100毫米方木——端墙及侧挡板的横向方木（先装，贴墙）、上部挡板的2根方木、止挡结构的止挡方木（长1250毫米）和中间方木（长350毫米）；
• 25–50×150毫米木板——挡板竖板，钉在方木上；
• 50×150毫米木板——门口挡板的横板；
• 厚25–150毫米、宽100–150毫米、长1160毫米的立柱——上部挡板用4根；
• 钉子：挡板用直径3–4毫米、长70–100毫米；上部挡板用直径4–6毫米、长120–200毫米；每个连接点2颗；
• 直径6–8毫米、长170–250毫米的建筑扒钉——止挡结构；
• 厚纸板或胶合板——侧壁衬垫。

如何拍照

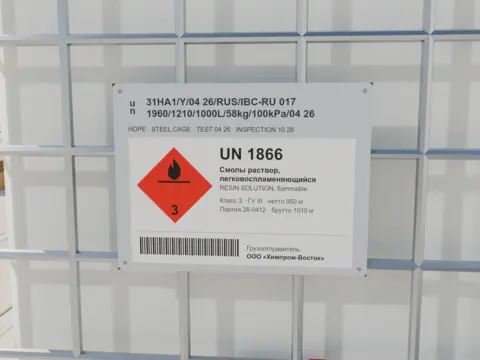

• 正面近距离拍摄铭牌，无反光——每个字符都清晰可读；
• 画面中包含包装标记和危险品标签；
• 远距离拍摄吨桶全景不能用于核对标记。

双层堆码

只有包装型式允许堆码时才能叠放：标记中注明了堆码试验载荷，且吨桶上的堆码符号未被划掉。该载荷不得小于上层吨桶的总质量。

安装顺序

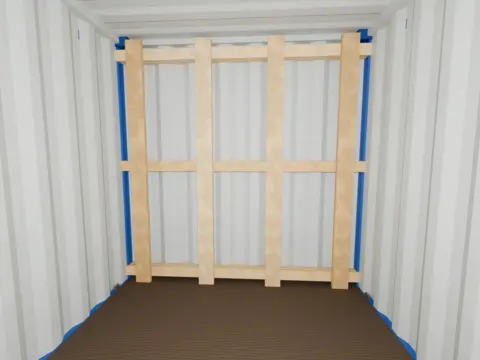

• 先装方木。3根100×100毫米横向方木紧贴端墙，分三层：地板处、两层吨桶交接处、货物顶部。长度——从一侧侧壁波纹到另一侧波纹：锯好端头，使方木紧密嵌入波纹、不会移动。
• 再装竖板。4根厚25–50毫米、宽150毫米的竖板钉在方木上、朝货物一侧，高度等于装载高度，沿集装箱宽度均匀布置。竖板承受货物压力，并经方木传递到端墙。
• 钉子直径3–4毫米、长70–100毫米——竖板与方木每个交叉点2颗。从货物一侧朝墙方向钉入，使钉尖进入方木。
• 仅在竖板与方木交叉处连接，其他位置不得连接。

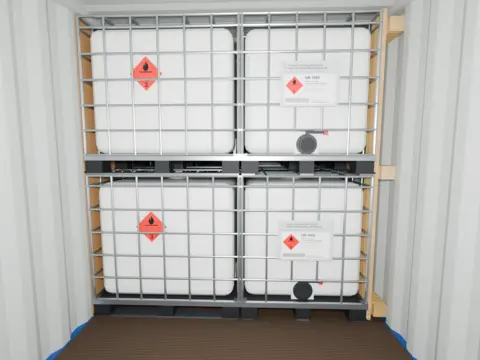

摆放

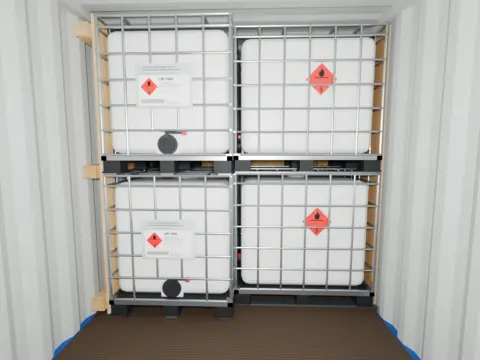

• 每排一个吨桶长边（1200毫米）沿侧壁——这是宽侧，安装侧挡板。
• 另一个吨桶以窄边（1000毫米）朝向侧壁——该处侧壁铺厚纸板或胶合板。

侧挡板——与端墙挡板相同

• 先装方木。3根100×100毫米横向方木紧贴侧壁，分底部、层间、顶部三层；长度等于该排深度。
• 再装竖板。2根宽150毫米的竖板钉在方木上，朝货物一侧，位于该排两端，高度等于装载高度。
• 方木截面和竖板厚度根据吨桶与侧壁之间的间隙选定：挡板须填满间隙、无松动（本例间隙146毫米，取100 + 44毫米）。
• 连接——70–100毫米钉子，每个交叉点2颗，仅在标示位置。

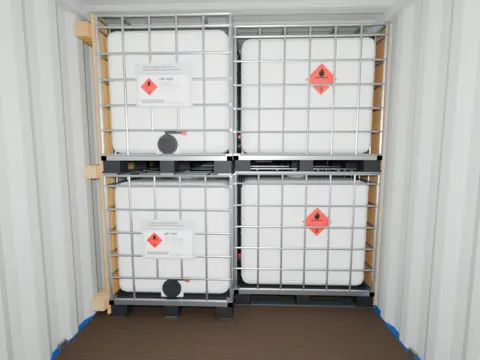

各排交错摆放：每两排之后两列长度均为2.2米，货物无法沿集装箱纵向移动。

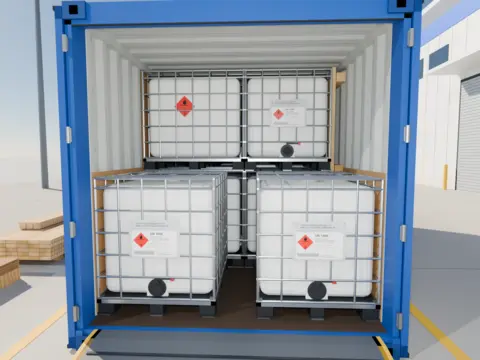

• 吨桶紧靠第四排货物——纵向不留间隙。
• 每个吨桶通过纸板或胶合板贴紧所在侧壁。
• 两个吨桶的阀门都朝向箱门——开箱后便于操作。

安装顺序

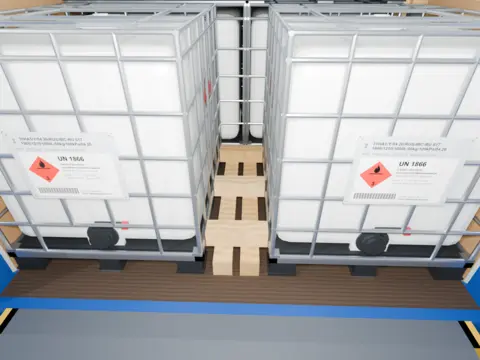

• 止挡方木沿集装箱纵向放在两桶之间间隙的地板上——从第四排货物朝箱门方向。
• 中间方木横向放在止挡方木上。长度现场确定，使方木两端顶住两个吨桶的托盘、无间隙（模型中为3根中间方木：靠第四排、中部和靠箱门）。
• 每根中间方木用4个建筑扒钉与止挡方木固定——每个连接点2个。
• 该结构将吨桶撑向两侧侧壁，防止其向集装箱中部移动。

安装顺序

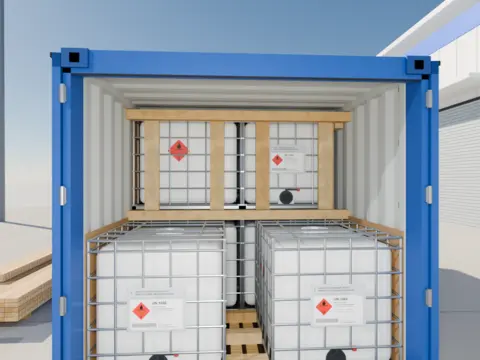

• 立柱竖直紧贴第四排第二层吨桶，高度等于吨桶高度——1160毫米，每个吨桶2根。
• 方木100×100毫米装在立柱外侧（朝箱门）：一根在该层底部，一根在顶部。长度等于集装箱宽度：锯好端头，使方木紧密嵌入两侧侧壁波纹。
• 立柱厚度按波纹位置选定：方木卡在波纹中，立柱完全填满方木与货物之间的距离。
• 立柱与方木用直径4–6毫米、长120–200毫米的钉子钉合，每个连接点2颗。

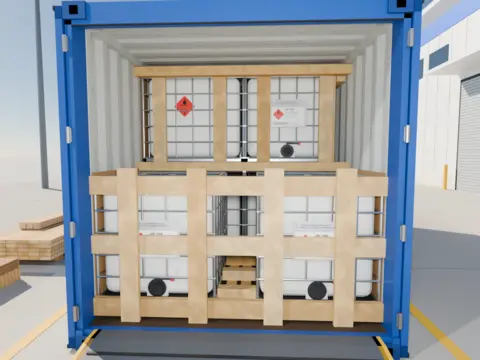

• 先装横板。3根50×150毫米木板紧贴第五排吨桶——底部、中部和顶部各一根。长度——从一侧侧壁波纹到另一侧：锯好端头，使其紧密嵌入波纹。
• 再装竖板。4根25–50×150毫米木板钉在横板外侧（朝箱门），高度等于门口货物高度。
• 木板用直径3–4毫米、长70–100毫米的钉子连接，每个连接点2颗。

• 每件包装上贴有货物类别（项别）的危险品标签；有次要危险性时，在主标签旁加贴第二个标签。标签为旋转45°的正方形（菱形），不小于100×100毫米。

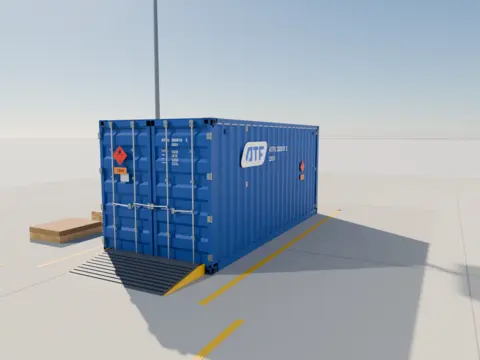

• 集装箱两侧壁和两端各贴一个不小于250×250毫米的菱形危险品标志。
• 单一危险货物（一个联合国编号）总质量超过4000公斤时，集装箱上也须显示联合国编号：在危险品标志旁的橙色标牌上标注不低于65毫米的黑色数字（IMDG Code 5.3.2.1）。本例为18个UN 1866吨桶，约18吨。

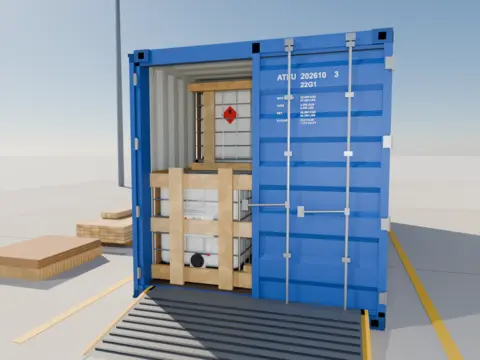

• 箱门上的集装箱号必须与CSC牌照一致。

装货单证

• 各阶段照片（见下方照片记录）；
• 包装证书——标记与吨桶铭牌一致；
• 发货人危险货物申报单；
• 海运段——集装箱装箱证明（Container Packing Certificate，IMDG Code 5.4.2），由装箱负责人签署。
