40英尺集装箱装载24个IBC吨桶

装箱与加固作业指导 PDF

01简介

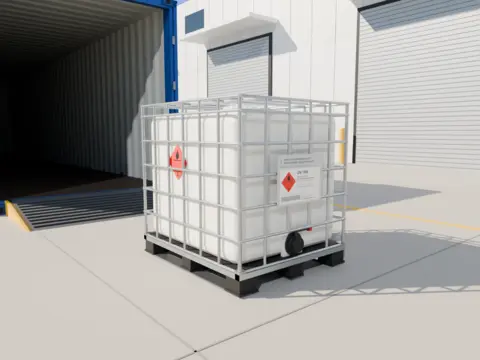

IBC吨桶：这是什么包装

IBC（中型散装容器），俗称吨桶：装在钢框架和托盘上的1000升塑料容器。按本方案，40英尺集装箱装24件：第一层20件，集装箱中部第二层4件。

外形尺寸
1200 × 1000 × 1163 毫米
容积
1000升
皮重
55–62公斤
联合国包装代码
31HA1——钢框架内的硬质塑料内胆
单件质量
0.900–1.070吨
40英尺高柜
24件：第1层20件 + 第2层4件

运输货物

  • 化工品：树脂、溶剂、酸、碱、过氧化氢——第3、5.1、6.1、8、9类危险品，包装类别II和III（标记中的字母Y）；
  • 食品液体：油、糖浆、浓缩液——仅限具有食品级认证的吨桶；
  • 工业液体：润滑油、AdBlue尿素液、涂料、液体肥料。

吨桶要求

  • 包装型式经过认证，铭牌标记与证书一致；
  • 装危险品的塑料吨桶自制造日起使用不超过5年；至少每2.5年进行一次气密性试验；
  • 制造商不限（Schütz、Mauser、Greif、Werit等），须持有效证书；修复吨桶须有修复方标记；
  • 内胆无裂纹和渗漏，框架和托盘无变形，桶盖拧紧，阀门关闭并盖好；
  • 每个装危险品的吨桶在两个相对侧面贴有联合国编号和不小于100×100毫米的危险品标签。

02准备

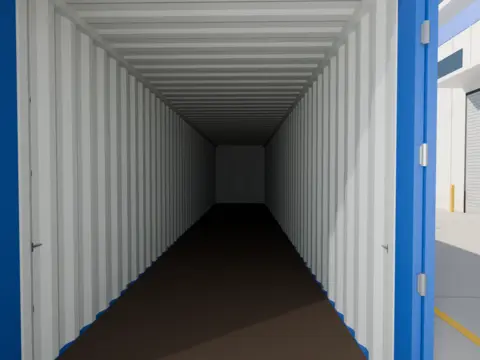

40英尺集装箱与加固材料

使用40英尺大型集装箱（1A、1AA），内部尺寸：长11998毫米，宽2330–2350毫米，高2566–2698毫米，额定总质量不超过36.00吨。货物与集装箱按技术条件第12章第1–3条准备，加固材料按第1章第4条准备。

货物
24件，21.600–25.680吨
加固材料
0.523吨
重心偏移
纵向266毫米（≤1200），横向0（≤100）
货物重心高度
790毫米（≤1180）
地板载荷
0.59千克/平方厘米 < 1.00
线路
符拉迪沃斯托克（远东铁路）→ 俄铁网络各站
  • 货物摆放应使每件货物重心的投影位于示意图规定的、距集装箱纵向和横向对称面的距离处。
  • 集装箱状况良好、清洁、无尖锐部件；箱号与CSC牌照一致。
  • 示意图中出料阀的位置为示意。
  • 所有方木和木板的尺寸按集装箱内部尺寸确定（规格表中标*）。

加固材料规格

件号名称尺寸，毫米数量
1止挡方木置于门口地板，端头嵌入波纹；用3个直径6–8毫米、长150–250毫米的扒钉连接150×150×2420*2
2木板8+10号和11+13号货物处挡板的横板50*×150×1000*4
3木板端墙及门口挡板的竖板50*×150×1160*7–8
4木板端墙及门口挡板的横板，端头嵌入波纹50×150×2420*6
5方木8+10号和11+13号货物处挡板的竖向方木100×100×2330*4
6止挡方木第二层挡板的横向方木，端头嵌入波纹100×100×2420*6
7方木置于18、19号货物处间隙：150×100方木 + 25×150木板150×125*×1000*2
8木板1、4、5、16、21、24号货物处的止挡结构50×150×1200*12
9方木止挡结构的方木，每处2根150×150×250*12
10立柱第二层挡板的竖向立柱（截面现场确定）50*×150×1200*7–8
建筑扒钉Ø6–8 L150–2503
钉子Ø5 L15048
钉子Ø3,5 L90112–118

* 尺寸按集装箱内部尺寸确定。扒钉和钉子为钢制；木材为云杉、松木（ГОСТ 8486-86）。加固材料质量0.523吨。

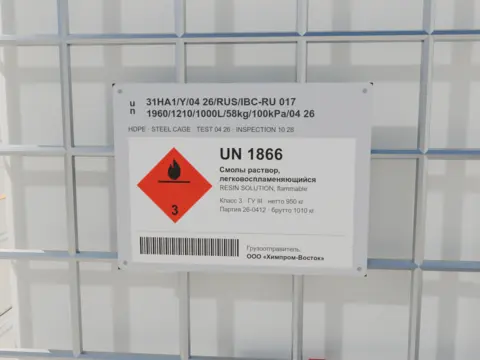

03包装标记

标记必须清晰并与证书一致

包装标记必须清晰可读，并与包装证书中的标记一致。标记可压印在铭牌上，也可以粘贴。

un
联合国符号
31HA1
液体IBC：塑料内胆 + 钢框架
Y
包装类别II和III
04 26
制造月份和年份
RUS
授权国家
IBC-RU 017
制造商
1960
堆码试验载荷，公斤
1210
最大总质量，公斤

如何拍照

  • 正面近距离拍摄铭牌，无反光——每个字符都清晰可读；
  • 画面中包含包装标记和危险品标签；
  • 远距离拍摄吨桶全景不能用于核对标记。

双层堆码

只有包装型式允许堆码时才能叠放：标记中注明了堆码试验载荷，且吨桶上的堆码符号未被划掉。该载荷不得小于上层吨桶的总质量。

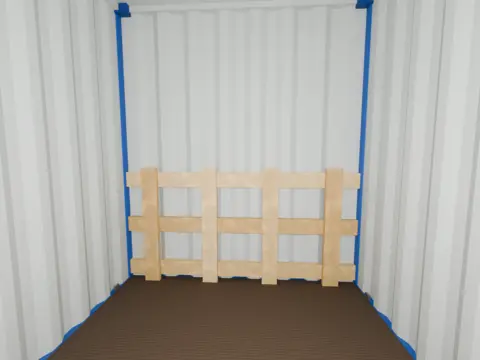

04步骤1

端墙挡板

集装箱端墙用挡板防护：3根50×150×2420毫米横板（4号件）靠墙，端头嵌入波纹；3–4根50×150毫米竖板（3号件），高度为第一层高度。竖板用直径3.5毫米、长90毫米的钉子钉在横板上，每个连接点2颗。

4号件——贴墙
3根50×150×2420*，端头嵌入波纹
3号件——朝货物
4根50×150×1160*
钉子
直径3.5毫米、长90毫米，每处2颗
挡板厚度
100毫米——至第一排
  • 横板分三层：地板处、中部及第一层顶部。端头按波纹形状锯好，使其紧密嵌入侧壁波纹。
  • 竖板钉在横板上，朝货物一侧，沿宽度均匀布置。
  • 端墙防护不得使用纸板。

严禁钉尖朝向货物一侧穿出。

钉子长度的选择必须保证钉尖不接触货物。

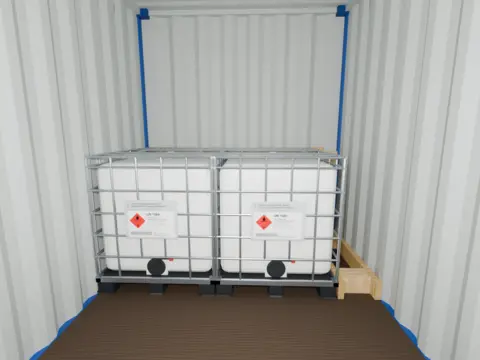

05步骤2

第1排——1号和2号

第一排紧靠端墙挡板，两件货物长边均沿集装箱纵向。右侧壁处留有350毫米间隙——在此安装止挡结构。

  • 2号货物——长边（1200毫米）沿集装箱纵向，紧靠左侧壁，并紧靠端墙挡板。
  • 1号货物——长边（1200毫米）沿集装箱纵向，紧靠2号货物，并紧靠端墙挡板。
  • 止挡结构（8号 + 9号件）——装入右侧壁处侧壁与1号货物之间350毫米的间隙内，置于地板：2根50×150×1200毫米木板（8号件）——一根贴集装箱侧壁，另一根贴吨桶托盘，两板之间两端各放1根150×150×250毫米方木（9号件）。每根木板用4颗直径3.5毫米、长90毫米的钉子钉在方木上（每个连接点2颗）。

注意货物摆放方式：每件货物的方向必须与示意图一致。

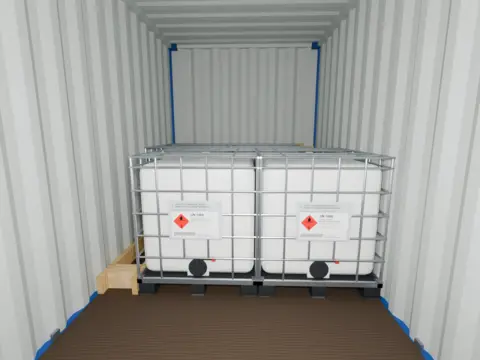

06步骤3

第2排——3号和4号

该排与第一排镜像：3号靠右侧壁，4号紧挨其旁，左侧壁350毫米间隙——止挡结构。

  • 3号货物——长边（1200毫米）沿集装箱纵向，紧靠右侧壁，并紧靠前一排。
  • 4号货物——长边（1200毫米）沿集装箱纵向，紧靠3号货物，并紧靠前一排。
  • 止挡结构（8号 + 9号件）——装入左侧壁处侧壁与4号货物之间350毫米的间隙内，置于地板：2根50×150×1200毫米木板（8号件）——一根贴集装箱侧壁，另一根贴吨桶托盘，两板之间两端各放1根150×150×250毫米方木（9号件）。每根木板用4颗直径3.5毫米、长90毫米的钉子钉在方木上（每个连接点2颗）。

注意货物摆放方式：每件货物的方向必须与示意图一致。

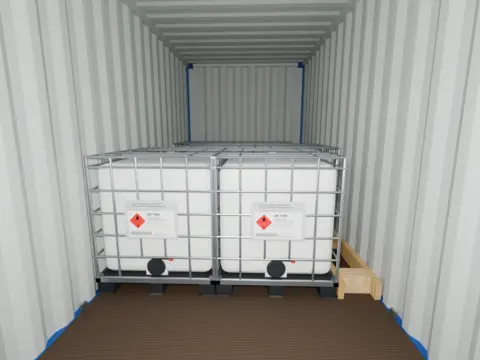

07步骤4

第3排——5号和6号

与第1排相同：6号靠左侧壁，5号紧挨其旁，右侧壁止挡结构。

  • 6号货物——长边（1200毫米）沿集装箱纵向，紧靠左侧壁，并紧靠前一排。
  • 5号货物——长边（1200毫米）沿集装箱纵向，紧靠6号货物，并紧靠前一排。
  • 止挡结构（8号 + 9号件）——装入右侧壁处侧壁与5号货物之间350毫米的间隙内，置于地板：2根50×150×1200毫米木板（8号件）——一根贴集装箱侧壁，另一根贴吨桶托盘，两板之间两端各放1根150×150×250毫米方木（9号件）。每根木板用4颗直径3.5毫米、长90毫米的钉子钉在方木上（每个连接点2颗）。

注意货物摆放方式：每件货物的方向必须与示意图一致。

08步骤5

第4排第一层——7号和8号

从第4排开始是集装箱中部的双层区（第4、5排）。8号横向摆放——横向1200毫米；左侧壁留150毫米间隙用于挡板（2号+5号件）。

  • 7号货物——长边（1200毫米）沿集装箱纵向，紧靠右侧壁，并紧靠前一排。
  • 8号货物——横向摆放：沿纵向1000毫米、横向1200毫米，紧靠7号货物，紧靠前一排。7号和8号朝第3排的端面在同一平面。

注意货物摆放方式：每件货物的方向必须与示意图一致。

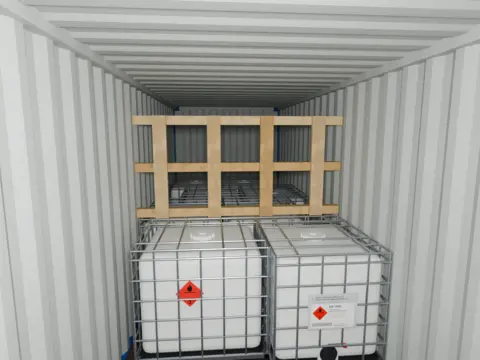

09步骤6

第二层挡板——端墙侧

在装第二层之前，在第3排上方安装挡板：4根竖向立柱（10号件）朝向将装的第二层，其上3根100×100×2420毫米横向方木（6号件），方木端头按波纹形状削好并嵌入波纹。

6号件
3根100×100×2420*，端头嵌入波纹
10号件
4根50*×150×1200*（截面现场确定）
钉子
方木钉立柱——直径5毫米、长150毫米，每处2颗
旋转180°的挡板
立柱钉方木——直径3.5毫米、长90毫米，每处2颗
  • 挡板立在第3排吨桶顶盖上，位于第二层高度。
  • 立柱——第二层每件货物2根，紧贴货物：立柱与吨桶之间不得有间隙。
  • 方木——位于第二层底部、中部和顶部。

严禁钉尖朝向货物一侧穿出。

钉子长度的选择必须保证钉尖不接触货物。

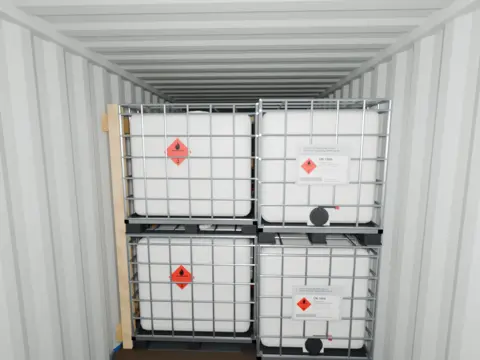

10步骤7

第4排第二层——9号和10号

9号放在7号上，10号放在8号上（同样横放），紧靠挡板立柱。然后在左侧壁150毫米间隙内安装由2根横板（2号件）和2根竖向方木（5号件）组成的挡板。

  • 只有标记中注明堆码试验载荷且不小于上层货物总质量时，才能叠放。
  • 8+10号货物处挡板：2根50×150×1000毫米木板（2号件）贴侧壁，位于地板处和顶部；2根100×100×2330毫米方木（5号件）贴货物，位于货物两端，高度为两层。木板用4颗直径3.5毫米、长90毫米的钉子钉在方木上（每个连接点2颗）。5号方木可按2号木板轮廓锯出缺口。

注意货物摆放方式：每件货物的方向必须与示意图一致。

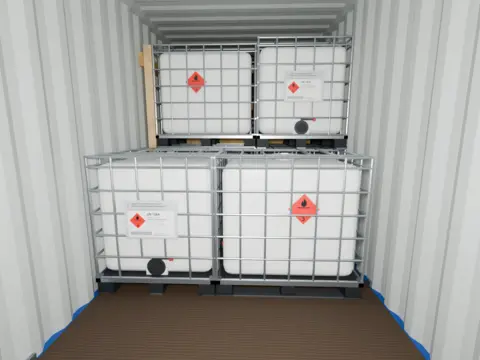

11步骤8

第5排第一层——11号和12号

12号——长边沿纵向，靠左侧壁。11号横向摆放；右侧壁留150毫米间隙用于挡板（2号+5号件）。11号和12号朝箱门的端面在同一平面。

  • 12号货物——长边（1200毫米）沿集装箱纵向，紧靠左侧壁，紧靠8号货物。
  • 11号货物——横向摆放：沿纵向1000毫米、横向1200毫米，紧靠12号货物，紧靠7号货物。

注意货物摆放方式：每件货物的方向必须与示意图一致。

12步骤9

第5排第二层——13号和14号

13号放在11号上（横放），14号放在12号上。右侧壁150毫米间隙内安装由2根木板（2号件）和2根方木（5号件）组成的挡板，与8+10号处相同。

  • 第二层准确叠放在第一层上，上层托盘完全支承在下层顶盖上。
  • 11+13号货物处挡板：2根50×150×1000毫米木板（2号件）贴侧壁，2根100×100×2330毫米方木（5号件）贴货物；每根木板4颗直径3.5毫米、长90毫米的钉子。

注意货物摆放方式：每件货物的方向必须与示意图一致。

13步骤10

第二层挡板——箱门侧

箱门侧的第二层用同样但旋转180°的挡板防护：4根立柱（10号件）紧贴13号和14号货物，其上3根100×100×2420毫米方木（6号件），端头削好嵌入波纹。立柱用直径3.5毫米、长90毫米的钉子钉在方木上，每个连接点2颗。

  • 挡板将立在接下来装载的第6排吨桶顶盖上；方木靠端头卡在波纹中。
  • 立柱紧贴货物，无间隙。

严禁钉尖朝向货物一侧穿出。

钉子长度的选择必须保证钉尖不接触货物。

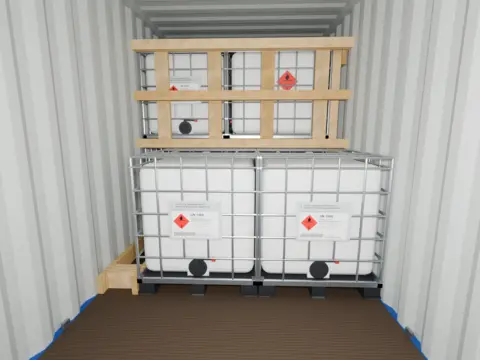

14步骤11

第6排——15号和16号

又恢复单层。15号靠右侧壁，16号紧挨其旁，左侧壁350毫米间隙——止挡结构。第二层挡板位于该排上方。

  • 15号货物——长边（1200毫米）沿集装箱纵向，紧靠右侧壁，紧靠11号货物。
  • 16号货物——长边（1200毫米）沿集装箱纵向，紧靠15号货物，紧靠12号货物。
  • 止挡结构（8号 + 9号件）——装入左侧壁处侧壁与16号货物之间350毫米的间隙内，置于地板：2根50×150×1200毫米木板（8号件）——一根贴集装箱侧壁，另一根贴吨桶托盘，两板之间两端各放1根150×150×250毫米方木（9号件）。每根木板用4颗直径3.5毫米、长90毫米的钉子钉在方木上（每个连接点2颗）。

注意货物摆放方式：每件货物的方向必须与示意图一致。

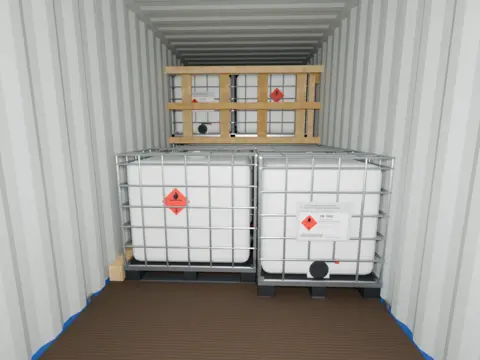

15步骤12

第7排——17号和18号

17号——长边沿纵向，靠右侧壁。18号横向摆放；左侧壁间隙内放7号方木。

  • 17号货物——长边（1200毫米）沿集装箱纵向，紧靠右侧壁，并紧靠前一排。
  • 18号货物——横向摆放：沿纵向1000毫米、横向1200毫米，紧靠17号货物，并紧靠前一排。
  • 7号方木（150×125×1000毫米）——组合件：150×100毫米方木加25×150毫米木板，木板用3颗直径3.5毫米、长90毫米的钉子钉在方木上；也可用两根150×50木板和一根150×25木板钉合而成。放在侧壁与18号货物之间间隙的地板上。

注意货物摆放方式：每件货物的方向必须与示意图一致。

16步骤13

第8排——19号和20号

镜像排：20号纵向靠左侧壁；19号横放，右侧壁7号方木。19号和20号朝箱门的端面在同一平面。

  • 19号货物——横向摆放：沿纵向1000毫米、横向1200毫米，紧靠17号和20号货物。
  • 20号货物——长边（1200毫米）沿集装箱纵向，紧靠左侧壁，紧靠18号货物。
  • 7号方木——放在右侧壁与19号货物之间间隙的地板上，与18号处相同。

注意货物摆放方式：每件货物的方向必须与示意图一致。

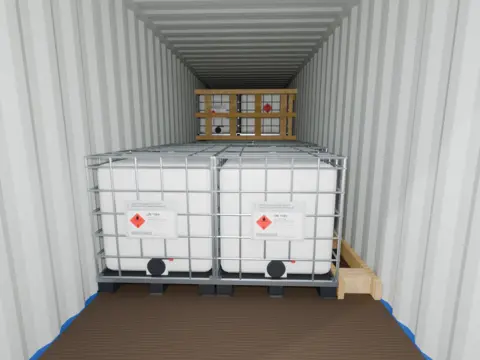

17步骤14

第9排——21号和22号

22号靠左侧壁，21号紧挨其旁，右侧壁止挡结构。

  • 22号货物——长边（1200毫米）沿集装箱纵向，紧靠左侧壁，并紧靠前一排。
  • 21号货物——长边（1200毫米）沿集装箱纵向，紧靠22号货物，并紧靠前一排。
  • 止挡结构（8号 + 9号件）——装入右侧壁处侧壁与21号货物之间350毫米的间隙内，置于地板：2根50×150×1200毫米木板（8号件）——一根贴集装箱侧壁，另一根贴吨桶托盘，两板之间两端各放1根150×150×250毫米方木（9号件）。每根木板用4颗直径3.5毫米、长90毫米的钉子钉在方木上（每个连接点2颗）。

注意货物摆放方式：每件货物的方向必须与示意图一致。

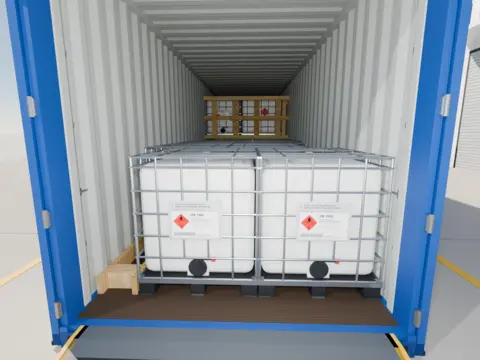

18步骤15

第10排——23号和24号

靠近箱门的最后一排：23号靠右侧壁，24号紧挨其旁，左侧壁止挡结构。货物端面至箱门平面约留300毫米——用于止挡方木和挡板。拍摄未装挡板的门口。

  • 23号货物——长边（1200毫米）沿集装箱纵向，紧靠右侧壁，并紧靠前一排。
  • 24号货物——长边（1200毫米）沿集装箱纵向，紧靠23号货物，并紧靠前一排。
  • 止挡结构（8号 + 9号件）——装入左侧壁处侧壁与24号货物之间350毫米的间隙内，置于地板：2根50×150×1200毫米木板（8号件）——一根贴集装箱侧壁，另一根贴吨桶托盘，两板之间两端各放1根150×150×250毫米方木（9号件）。每根木板用4颗直径3.5毫米、长90毫米的钉子钉在方木上（每个连接点2颗）。

注意货物摆放方式：每件货物的方向必须与示意图一致。

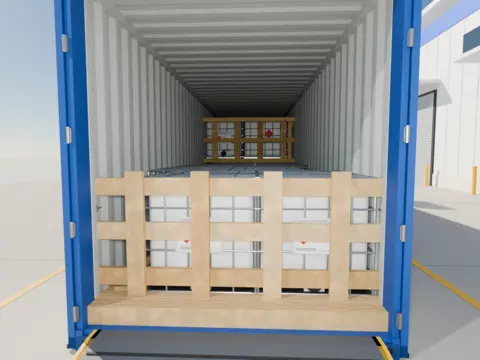

19步骤16

止挡方木与门口挡板

箱门侧用两根150×150×2420毫米方木（1号件）置于地板固定货物——端头按波纹形状削好并嵌入波纹，两根方木用3个直径6–8毫米、长150–250毫米的建筑扒钉连接。其上安装挡板：3根横板（4号件）贴货物，3–4根竖板（3号件）。

1号件
2根150×150×2420*，3个直径6–8×150–250扒钉
替代
一根方木可用1–2根50×150木板替代，钉子直径4×100
4号件 / 3号件
3根横板 / 3–4根竖板
挡板用钉
直径3.5毫米、长90毫米，每处2颗
  • 必要时，门口的一根方木可用两根或一根50×150毫米木板替代——木板用直径4毫米、长100毫米的钉子钉在方木（木板）上。
  • 挡板横板紧靠23号和24号货物，端头嵌入波纹；竖板钉在横板外侧，朝箱门。
  • 货物加固完成后，用箱门标准锁杆关门。

严禁钉尖朝向货物一侧穿出。

钉子长度的选择必须保证钉尖不接触货物。

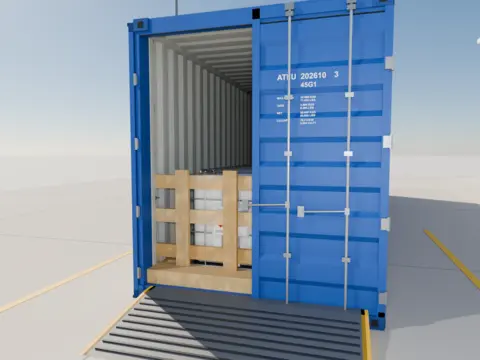

20步骤17

箱门、箱号与危险品标志

关闭一扇门拍摄集装箱，使箱号清晰可见。装货完成后，按规定在集装箱上张贴危险品标志。

  • 用标准锁杆关闭箱门；门上的集装箱号必须与CSC牌照一致。
  • 危险货物——每件包装贴危险品标签（不小于100×100毫米），集装箱两侧壁和两端贴不小于250×250毫米的标志；单一联合国编号货物总质量超过4000公斤时，在橙色标牌上标注联合国编号（IMDG Code 5.3.2.1）。
  • 货运代理人负责：吨桶及出料装置的密封性；每件货物所标明的外形尺寸、质量和重心位置；货物与安全技术说明书相符；吨桶适用于该货物；货物均匀摆放并可靠加固。

21照片记录

完成：24件货物、加固、照片记录

将各阶段照片连同包装证书一并发送——在集装箱离开场地前，据此核查货物的装载与加固。

装货单证

  • 各阶段照片（见下方照片记录）；
  • 包装证书——标记与吨桶铭牌一致；
  • 发货人危险货物申报单；
  • 海运段——集装箱装箱证明（Container Packing Certificate，IMDG Code 5.4.2），由装箱负责人签署。
下载PDF指导书

依据《车辆和集装箱内货物装载加固技术条件》（ЦМ-943号）第1章第1.6–10条、第12章第1–4条及文末所列规范文件编写。仅供参考：运输时请以为您货物批准的方案及承运人要求为准。

规范文件与参考资料

国际规则

  1. 联合国《关于危险货物运输的建议书·规章范本》
  2. 《国际海运危险货物规则》（IMDG Code）：4.1章——包装与中型散装容器；5.2——包件标记与标签；5.3——货物运输组件的标牌和联合国编号；5.4.2——集装箱装箱证明；7.3——货物运输组件的装载
  3. 《国际公路运输危险货物欧洲协定》（ADR）：4.1.1.15——塑料中型散装容器使用期限；6.5章——中型散装容器的制造、试验和标记
  4. 《国际铁路货物联运协定》（SMGS）：附件2《危险货物运输规则》；附件3《货物装载加固技术条件》
  5. 《IMO/ILO/UNECE货物运输组件装载操作规则》（CTU规则），2014年
  6. 《国际集装箱安全公约》（CSC），1972年

俄罗斯/独联体规则与技术条件：铁路、海运

  1. 《铁路危险货物运输规则》（独联体国家铁路运输理事会批准，1996年4月5日第15号纪要）
  2. 《车辆和集装箱内货物装载加固技术条件》（俄罗斯交通部2003年5月27日第ЦМ-943号批准），通用集装箱章节
  3. RD 31.11.21.18-96《海运集装箱货物运输规则》（俄罗斯海运局1996年10月22日第39号令）
  4. 《装卸作业及货物摆放劳动安全规则》（俄罗斯劳动部2020年10月28日第753н号令）

标准

  1. ГОСТ 19433-88《危险货物 分类与标记》
  2. ГОСТ 26319-84《危险货物 包装》
  3. ГОСТ 14192-96《货物标记》
  4. ГОСТ Р 53350-2009（ISO 668:1995）《1系列货运集装箱 分类、尺寸和额定质量》
  5. ГОСТ Р 51876-2008（ISO 1496-1:1990）《1系列货运集装箱 技术要求和试验方法 第1部分：通用集装箱》
